San Martín del Castañar

Contexto · comenzar por lo que existe

El trabajo en San Martín del Castañar reúne captura del espacio, proyecto arquitectónico y visualización digital. El punto de partida es una casa existente cuya geometría no se reduce a una retícula regular: muros, desniveles y límites condicionan la organización de la vivienda.

La fotogrametría de la casa, el proyecto básico de vivienda rural y su integración en Unreal Engine 5 conectan tres escalas de trabajo: registrar, proyectar y recorrer. Los planos seleccionados explican la geometría de partida y las alternativas de distribución del anteproyecto.

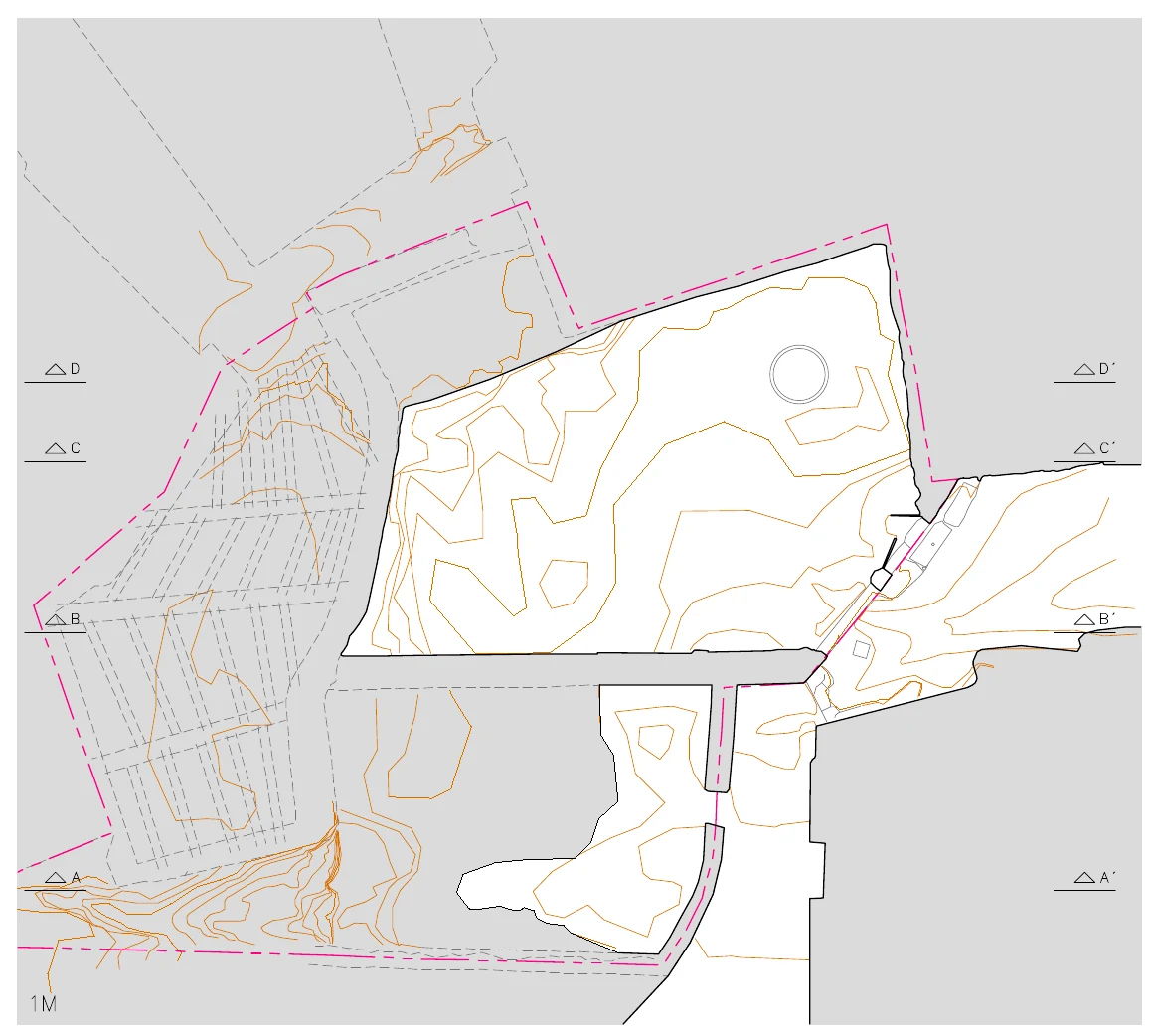

Estado actual a cota +1,00 m. El dibujo permite reconocer el perímetro y su relación con el terreno; no es una captura de la malla fotogramétrica.

Aportación · captura, modelo y propuesta

El interés del caso está en conectar una representación del lugar con las decisiones de proyecto. Registrar lo existente permite disponer de una referencia espacial; modelar y dibujar la propuesta permite estudiar cómo habitarla; trasladarla a un entorno interactivo permite explorarla desde otros puntos de vista.

La carpeta de trabajo conserva modelos Revit, archivos Blender y exportaciones vinculadas a Agisoft y Datasmith. Estos archivos acompañan el proceso, aunque la selección web todavía no permite revisar el recorrido interactivo completo.

Pendiente [SM-01]: precisar fecha, responsabilidades, colaboraciones y secuencia real entre captura, modelado, proyecto e integración en Unreal.

Proceso · leer los niveles y ensayar la distribución

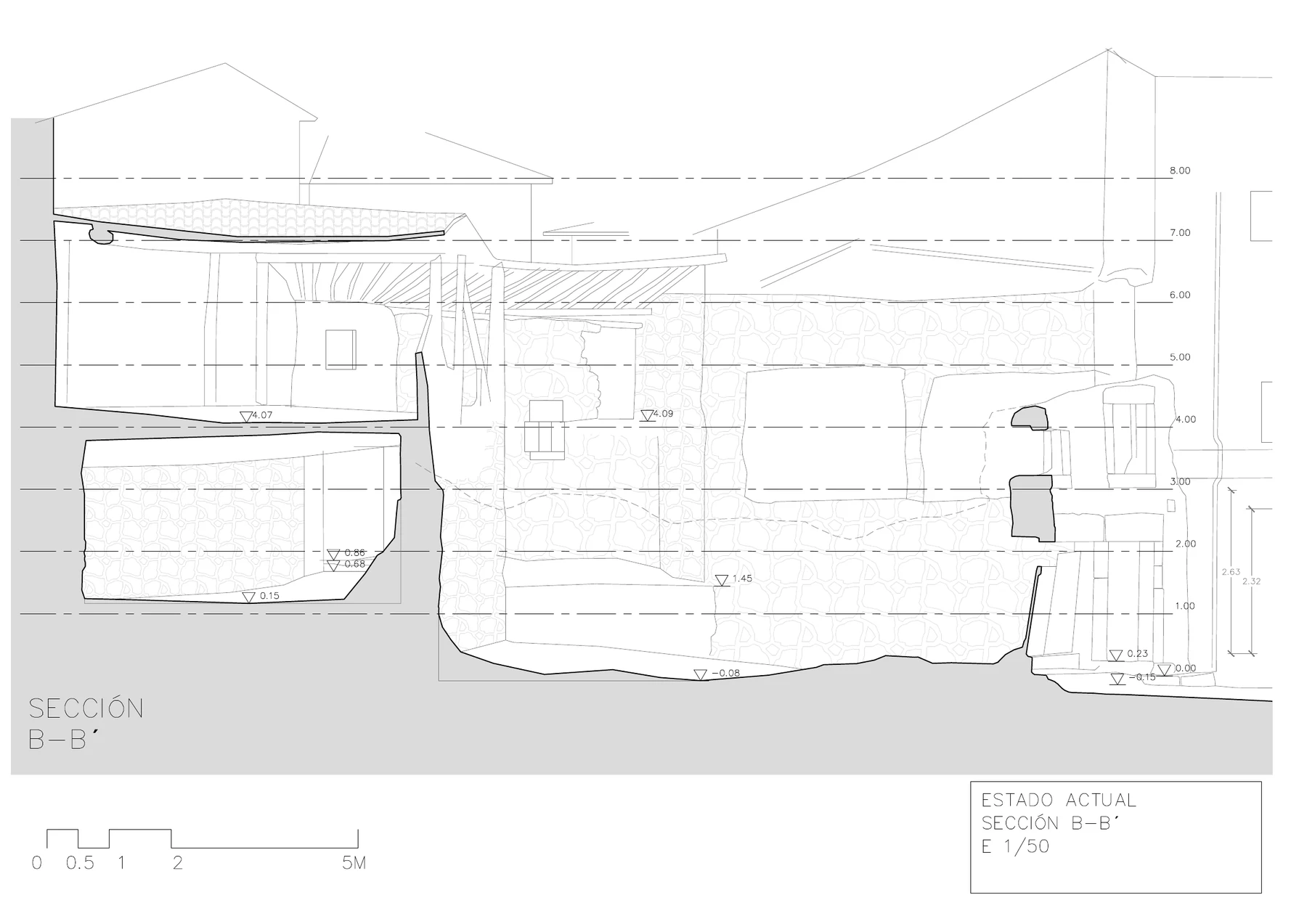

Sección del estado actual extraída del documento de propuestas. Los niveles permiten leer las diferencias de altura que la planta no explica.

La documentación distingue plantas del estado actual, secciones y alternativas de distribución. La propuesta representada en esta página sitúa el espacio de cocina, comedor y salón en uno de los lados del conjunto; las dos habitaciones ocupan el otro. La terraza se coloca entre ambos, vinculada al espacio común y al recorrido de entrada.

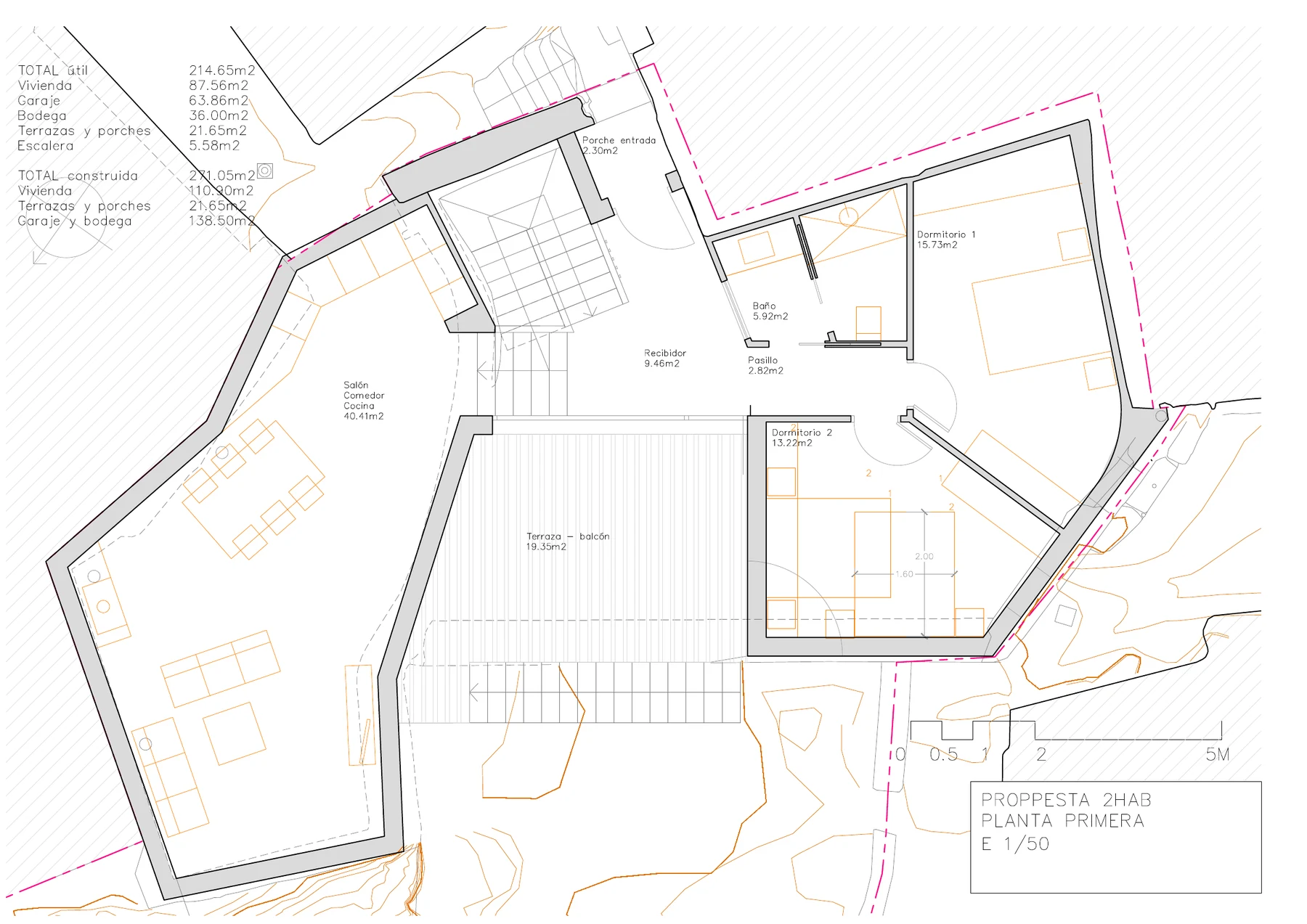

Una de las alternativas del anteproyecto. Las superficies y la distribución pertenecen a esta versión, cuya elección final queda por confirmar.

Decisión · utilizar la irregularidad como condición de proyecto

Los quiebros del perímetro permanecen visibles en el dibujo. La distribución se adapta a ellos mediante espacios de distinta geometría y una terraza que articula el conjunto. Esta relación entre límite existente, circulación y uso es la decisión espacial que puede leerse en los planos seleccionados.

Para explicar el papel concreto de la fotogrametría falta mostrar qué información se tomó de la captura y qué elementos se reconstruyeron o interpretaron en el modelo. Esa distinción es esencial para entender la precisión del levantamiento y el alcance de la propuesta.

Pendiente [SM-02]: exportar una vista limpia de la malla, una comparación malla/modelo y un vídeo breve del recorrido en Unreal; comprobar el funcionamiento de la escena antes de describirlo como demostración disponible.

Resultado · un proyecto que reúne varias formas de leer el espacio

El resultado presentado es un proyecto no construido, documentado mediante planos de anteproyecto. La selección permite comprender el existente y una propuesta de uso. La experiencia en Unreal y la captura fotogramétrica completarán el caso cuando se incorporen sus imágenes y se aclare su relación con la versión elegida.

Pendiente [SM-03]: confirmar la alternativa definitiva y explicar una decisión que cambió al contrastar la propuesta con la captura del edificio.

La relación entre representación y documentación técnica continúa en BIM y estructuras.
